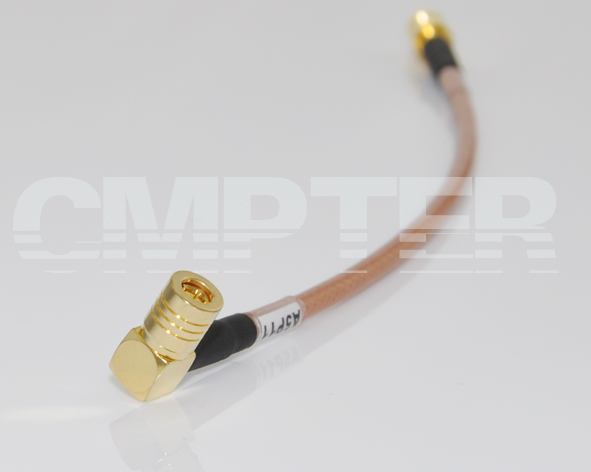

SMB Plug (Female Center Contact) to SMB Right Angle Plug (Female Center Contact)
PN: CA316D-SMBM-SMBRAM-17cm-706
PRODUCT OVERVIEW
Series: |
SMB Male to SMB Right Angle Male for RG316D cable |
RoHS: |
Compliant |
DOWNLOADS
PRODUCT SPECIFICATIONS
Technical Data |
Impedance: |
50Ohm |
Frequency Range: |
0 ~ 3 GHz |
Withstanding Voltage: |
≥500 V |
Temperature Range: |
-55 °C ~ +125 °C |
Weight: |
31g |
Durability (Matings): |
SMB Male >500 |
SMB Right Angle Male >500 |
|
|
Material Data |
Connector 1: SMB Straight Plug Crimp for RG316D Cable [P/N: 70-03-1M04-028] |
Piece Part |
Base Material |
Plating |
Center Contact: |
Phosphnor Bronze |
Gold-plated (Nickel underplated) |
Body: |
Brass |
Gold-plated (Nickel underplated) |
Insulator: |
PTFE |
|
Connector 2: SMB Right Angle Plug Crimp for RG316D Cable [P/N: 70-13-1M04-029] |
Piece Part |
Base Material |
Plating |
Center Contact: |
Phosphor Bronze |
Gold-plated (Nickel underplated) |
Body: |
Brass |
Gold-plated (Nickel underplated) |
Insulator: |
PTFE |
|
